风管系统按其工作压力应划分为微压、低压、中压与高压四个类别。





管道漏风量的测试方法



01

漏光检测法



漏光检测法是一种常用的检测方法，通过使用有一定强度的安全光源，如100W带保护罩的低压照明灯，沿着风管接口部位与接缝缓慢移动，观察是否有光线射出，从而判断漏风点。该方法适用于初步检测漏风情况，优点是操作简单快捷，缺点是结果不直观、测试过程复杂且耗时较长，且测试结果存在一定的误差‌。



02

烟雾法



烟雾法通过在风管系统中释放无害烟雾，观察烟雾的流动路径来识别漏风点。使用烟雾发生器释放烟雾后，观察烟雾的流动路径和浓度变化，从而评估漏风量‌。优点同样是操作简单快捷，但缺点是测试结果不直观‌，‌无法在动态条件下进行测试‌，‌适用范围有限‌，‌可能影响生产环境。‌



03

压差法



压差法通过在风管系统中建立一定的压力差，测量风管内外压力差的变化来评估漏风量。具体步骤包括在风管系统的适当位置安装压力传感器，通过风机或其他设备在风管系统中建立一定的压力差，记录风管内外的压力差变化，从而计算漏风量‌。‌



压差法检测管道漏风量的优点主要包括：操作简便、检测精度高和适用范围广。也是《通风与空调工程施工质量验收规范》GB/T 50243-2016附录C风管强度及严密性测试唯一推荐的测试方法。



常用设备：管道漏风量测试机



管道漏风量的测试设备



KANOMAX推出的管道漏风量测试机DALT6900主要用于空调管道的密封性测试，可对分段管道和整个系统安装后的总管道进行检测，保证空调系统的工作效率，避免能源浪费。本仪器根据相关的鉴定标准进行检测，可直接确定管道的密封性是否合格。使用触摸屏操作，5寸LCD彩屏显示，良好的人机界面方便用户操作。

可检测管道在正、负压下的密封性

依照下列标准对管道密封性进行鉴定：EN1507:2006，EN12237:2002，Eurovent2/2，DW/143， SMACNA Standard，GB50243--2002

宽风量测量范围，两种测量工具保证测量精度

鉴定结果可直接确定管道密封性是否合格

实时显示泄漏量、测试压力、温度和大气压

1000组数据存储、浏览、删除

5寸LCD触摸屏，操作简单

结构简单，安装方便

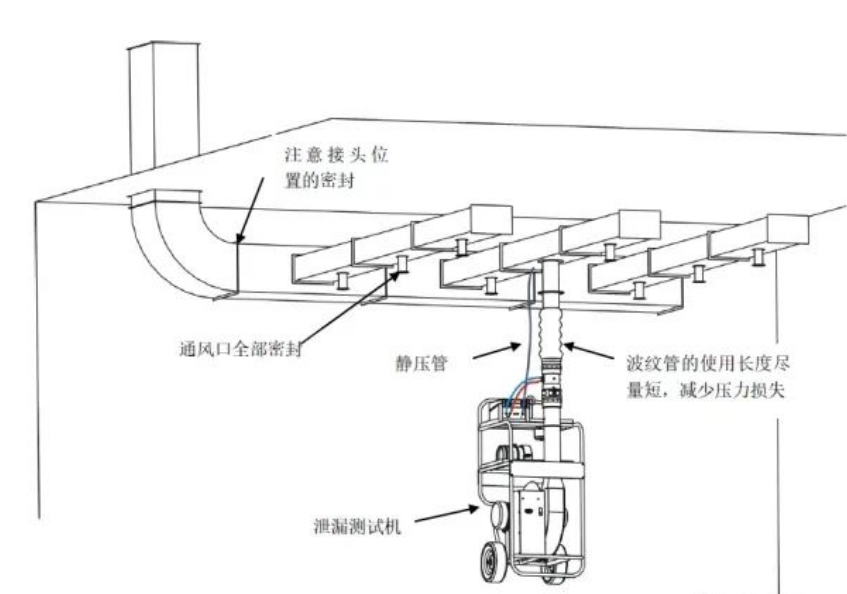

安装示意图

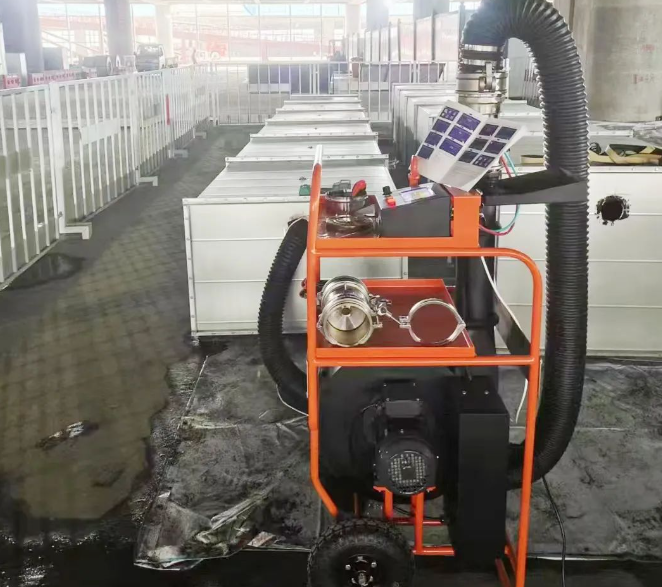

管道漏风量测试机主要用于空调管道的密封性测试，测试通风空调中漏风量的专用设备，适用于宾馆、饭店以及公用工程通风空调系统中风管、空调机、防火阀、调节阀等严密性质量的测试。
